L’ULTIMA VARIANTE DEL BMP-3 IFV: il BMP-3M Dragun

by AvioBlog · 24 Febbraio 2021

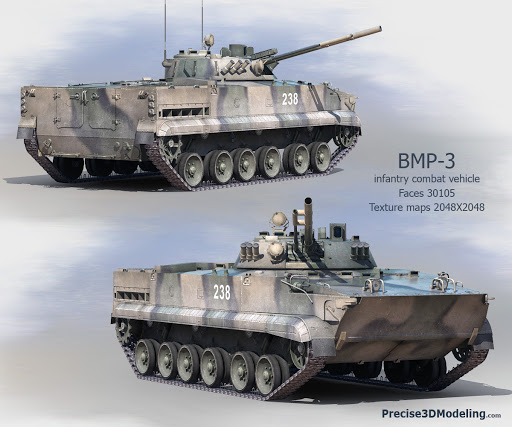

Il BMP-3 (in cirillico: БМП-3, Боевая Машина Пехоты – Veicolo da Combattimento per Fanteria) è un cingolato da combattimento di fabbricazione sovietica prima e russa poi, sviluppato dal Kurgan Design Bureau sul finire degli anni ottanta quale aggiornamento al BMP-2 già in uso presso le Forze armate sovietiche.

Il BMP è stato progettato per missioni di ricognizione e di trasporto e supporto del personale militare in prima linea. E’ anche in grado di partecipare attivamente in battaglia in coordinamento con altre formazioni di corazzati.

Dal momento della sua entrata in servizio, ne sono state prodotte numerose varianti tra cui quella da posto comando BMP-3K, la BMP-3F da assalto anfibio e le versioni anticarro BMP-3 Khrizantema-S e Kornet-T.

Al 2021, sono in fase di test ulteriori versioni senza pilota nonché lo SPAAG automatizzato Derivatsiya basato sul telaio del BMP-3.

Storia della produzione

La progettazione del BMP-3 o Obyekt 688M potrebbe risalire al prototipo di carro leggero Obyekt 685, con cannone da 100mm 2A48-1, del 1975. Questo veicolo non è stato prodotto in serie, ma il suo scafo, con un nuovo motore, è stato usato per il veicolo da fanteria di nuova generazione Obyekt 688 dalla A. Blagonravov. La configurazione d’arma dell’Obyekt 688 – cannone automatico da 30mm e lanciamissili Konkurs gemellati – era stata rifiutata, invece il nuovo sistema d’armamento 2K23 era stato scelto. Il nuovo BMP-3 è stato sviluppato nei primi degli anni ottanta e entrato in servizio ufficialmente nell’Armata Rossa nel 1987. Visto in pubblico per la prima volta nel 1990 nella parata di maggio, ha assunto la designazione NATO di ICV 1990/1.

Armamento ed equipaggiamento

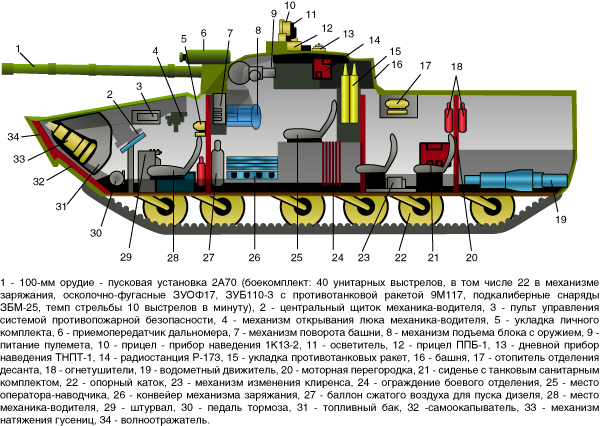

Il BMP-3, soprannominato Troyka, è uno dei più pesantemente armati veicoli da combattimento per la fanteria in servizio. È armato di un cannone/lanciatore da 100 mm 2A70 che può sparare i normali proiettili HE o missili anticarro 9M117 (AT-10 Stabber), con rispettivamente 40 e 8 colpi, un cannone automatico da 30 mm 2A72 con 500 colpi e che può sparare tra i 350 e i 400 colpi al minuto. Ci sono anche tre mitragliatrici PKT (di cui due sono poste sullo scafo frontale) da 7.62 mm con ciascuna 2000 colpi. Il BMP-3 è capace di ingaggiare bersagli alla distanza di 5000/6000 m con i ATGM 9K116-3 Basnya. Tuttavia il missile non può essere lanciato contro bersagli a una distanza inferiore di 300 m dal mezzo. In più ci vogliono ventisette secondi di volo del missile sino al bersaglio. Se il lanciamissili è distrutto la guida del missile s’interrompe e potrebbe mancare il bersaglio.

Secondo i creatori del veicolo tutte le armi possono fare fuoco quando il veicolo è fermo, in movimento o sta navigando corsi d’acqua. La capacità di lanciare missili in movimento è stata successivamente dimostrata nel 1991 negli Emirati Arabi Uniti durante delle valutazioni.

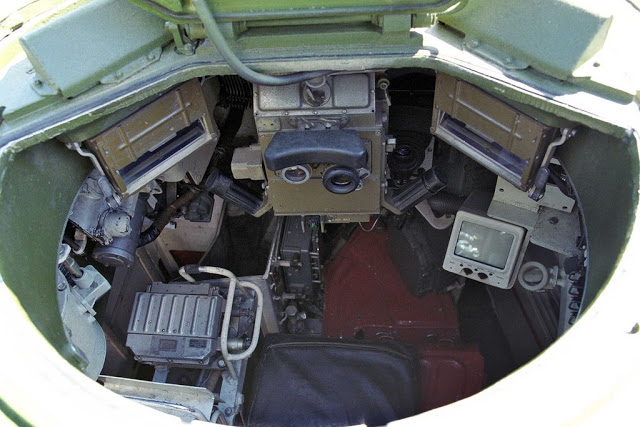

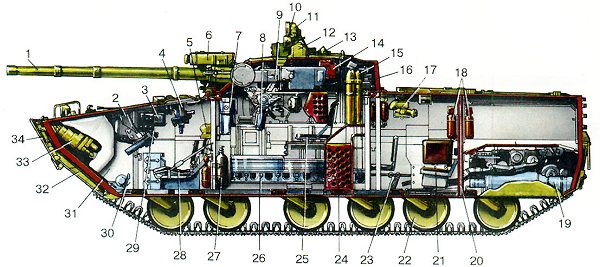

La torretta è dotata del sistema 2K23 che consiste in un caricatore automatico, computer balistico 1V539, sensore meteorologico, stabilizzatore 2E52-2, telemetro laser 1D16-3, visore/guida 1K13-2 e visore PPB-1 per cannoniere. Il capocarro ha un visore ottico combinato 1PZ-10, visore notturno/diurno TKN-3MB e visore all’infrarosso OU-3GA2.

Il veicolo porta anche un RPG-7, cinque RPG-18, due missili antiaerei spalleggiabili (SA-14 Gremlin e SA-18 Grouse) e dieci granate F-1.

Anche se i modelli iniziali erano dotati di motore da 450 cavalli UDT-29, i modelli successivi stati dotati della versione da 500 cavalli UTD-29M. L’altro equipaggiamento standard consiste in cinque feritoie di fuoco, un trasmettitore R-173, un ricevitore R-173P, un rilevatore di agenti NBC e radiazioni GO-27, un sistema di filtraggio FVU, un sistema di estinzione di incendi e sei lanciafumogeni da 81 mm 902V “Tucha”.

Versioni

Federazione Russa:

BMP-3: versione di base, come descritto sopra;
BMP-3M: KBP e Kurganmashzavod hanno aggiornato il veicolo con una nuova torretta e motori. L’aggiornamento è stato chiamato BMP-3M e la torretta include un nuovo sistema di fuoco automatico con computer digitale, visore per cannoniere BZS1 con camera termica SAGEM e illuminatore laser, periscopio del capocarro TKN-AI con illuminatore IR e nuovo sistema per il caricamento delle munizioni. Il BMP-3M può anche sparare le nuove munizioni da 100mm a guida laser, nuovi proiettili HE-FRAG (alto esplosivo a frammentazione) e nuovi colpi da 30mm APDS (perforanti a perdita d’involucro). Protezione passiva addizionale consente l’impenetrabilità di proiettili AP da 12.7mm alla distanza di 50m. La corazza reattiva è disponibile come opzione. Il nuovo motore migliorato è il UTD-32 da 660 cavalli. Attualmente esistono differenti modelli della versione M, alcuni con corazza addizionale, sistemi di protezione attiva “Arena-E” o “Shtora-1”, aria condizionata e altro. L’ultima versione è conosciuta come BMP-4 dotata della torretta “Bakhcha-U” del BMD-4. Ci sono state le prove nel 1999;
BMMP (bojevaya mashina morskoj pekhoti): versione per la fanteria navale, dotata di torretta del BMP-2;
BMP-3K (komandnyi): versione comando che include nuove radio R-173, un AB-1 APU e un sistema di navigazione TNA-4-6. Il BMP-3K è senza mitragliatrici nello scafo, ma ha montate delle antenne nel posteriore dello scafo. L’equipaggio consiste in tre carristi più tre passeggeri;

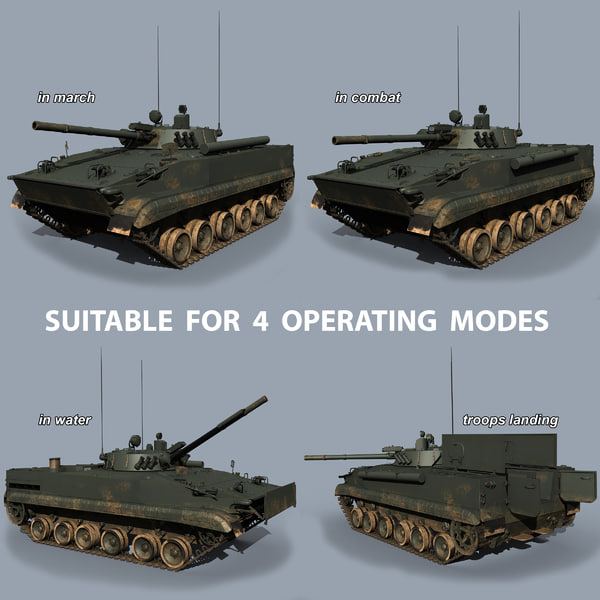

BMP-3F: designazione speciale per operazioni marine, con miglioramenti nella galleggiabilità e navigabilità, consente un ottimo tiro anche quando il mare è a forza 2. Può sopportare operazioni anfibie per sette ore;
BRM-3K “Rys” (Ob.501) (boyevaya razvedivatel’naya mashina): versione da ricognizione con camera termica 1PN71 (3 km di raggio), intensificazione dell’immagine di seconda generazione 1PN65 (1.5 km di raggio), radar da sorveglianza 1RL-133-1 (scopre uomini a 3 km e veicoli a 12 km), computer 1V520 e un sistema di navigazione TNA-4-6. L’armamento consiste nel solo 30 mm 2A72 con 600 colpi e una mitragliatrice coassiale da 7.62mm con 2000 colpi. Pesa 19 tonnellate e ha 6 uomini d’equipaggio;
BREM-L “Beglianka” (Ob.691) (bronirovannaya remontno-evakuatsionnaya mashina): veicolo corazzato da recupero;
9P157 “Khrizantema-S”: versione anticarro che trasporta due missili controcarro AT-15; entrata in servizio nel 2012.
9P162 “Kornet-T”: versione anticarro che trasporta missili anticarro AT-14 Spriggan; 20 unità in servizio al 2012.
2S31 Vena: veicolo per supporto di fuoco armato di mortaio da 120 mm; basato su telaio BMP-3, è in servizio dal 2010.
DZM “Vostorg-2” (dorozhno-zemlerojnaya mashina): veicolo da combattimento del genio dotato di lama ed escavatore. Prototipo;
UR-93 (ustanovka razminirovaniya): sistema sminatore. Prototipo;
UNSh (unifitsirovannyj shassi): scafo per varianti specializzate;
KhTM(khodovoj trenazhor): veicolo guida per addestramento;
Hermes: antiaereo con missili ad alta velocità e radar. Prototipo.
Derivatsiya-PVO – Veicolo semovente per la difesa aerea basato su telaio BMP-3 dotato di un cannone automatico da 57 mm, progettato per abbattere veicoli aerei senza pilota (UAV), missili da crociera, missili aria-superficie, aerei, elicotteri e razzi MLRS.
UDAR UGV – Veicolo terrestre senza pilota basato sul telaio cingolato del BMP-3 con lo scafo centrale rialzato per adattarsi al DUBM-30 Epoch armato con cannone automatico 2A42, mitragliatrice PKMT da 7,62 mm e ATGM Kornet-M.

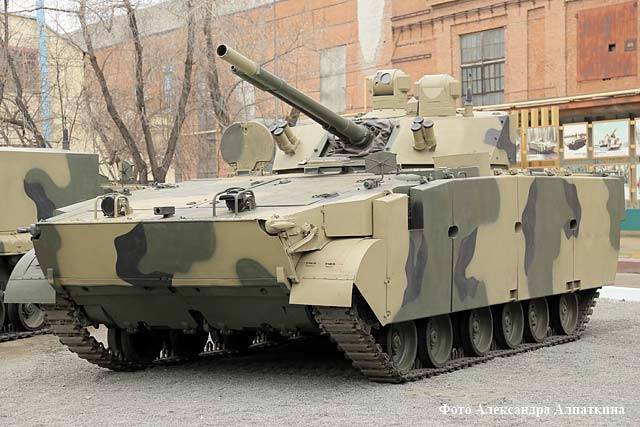

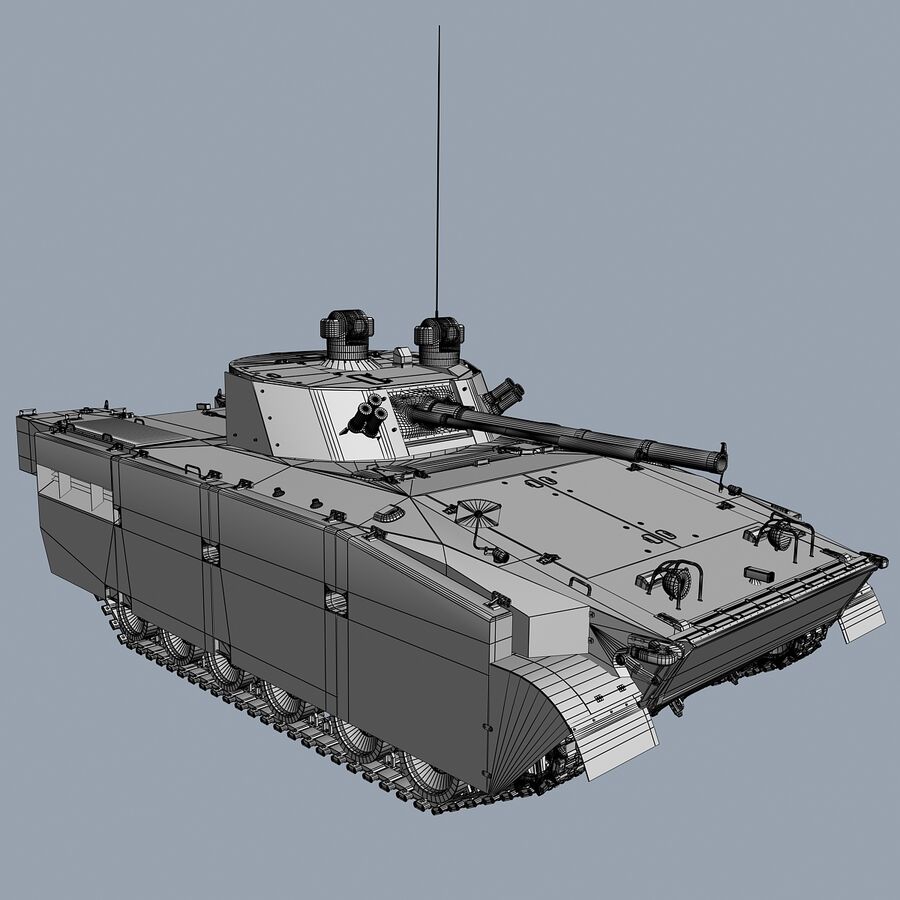

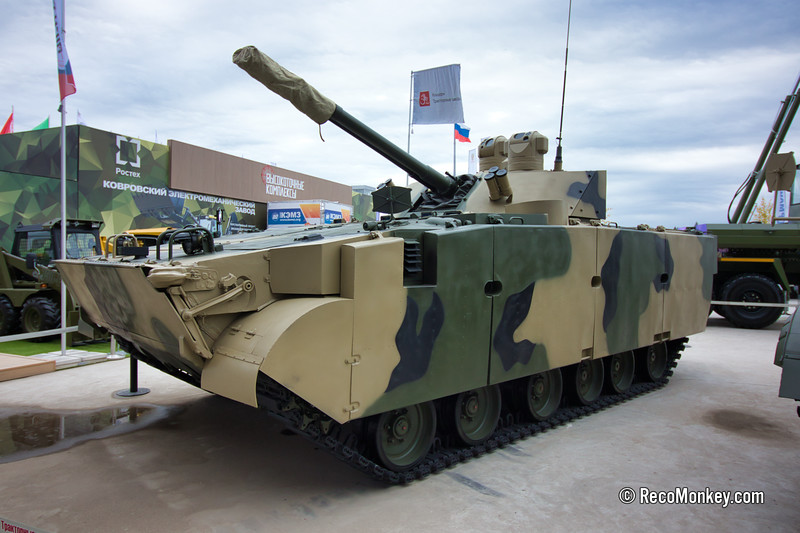

BMP-3M DRAGUN

Insieme al veicolo da combattimento di fanteria BMP-3-57 equipaggiato con la torretta RWCS “Derivatsia”, la società russa “Machinery and Industrial Complex” ha di recente svelato un nuovo progetto di torretta RCWS dotata di calibri più potenti: il 100 mm + 30 mm ” Dragun “RCWS. Il progetto Dragun è attualmente presentato montato su di una nuova variante del veicolo BMP-3 IFV, soprannominata BMP-3M-100 Dragun.

Questa nuova variante del veicolo da combattimento di fanteria BMP-3 è equipaggiato con il modulo di combattimento senza pilota Dragun e il powerpack situato nella parte anteriore presenta diversi vantaggi rispetto ai veicoli BMP-3 di serie.

La posizione del motore, un UTD-32 a quattro tempi, a iniezione diretta di carburante con sovralimentazione a turbina a gas che sviluppa 816 CV, nella parte anteriore del veicolo aumenta notevolmente la protezione della squadra contro le armi convenzionali. La posizione degli 8 soldati sul retro e la nuova rampa idraulica migliorano le condizioni di sbarco e imbarco delle forze di sbarco con il veicolo in movimento a una velocità fino a 10 km / h. La posizione dei serbatoi del carburante nella parte posteriore del veicolo aumenta la sicurezza antincendio.

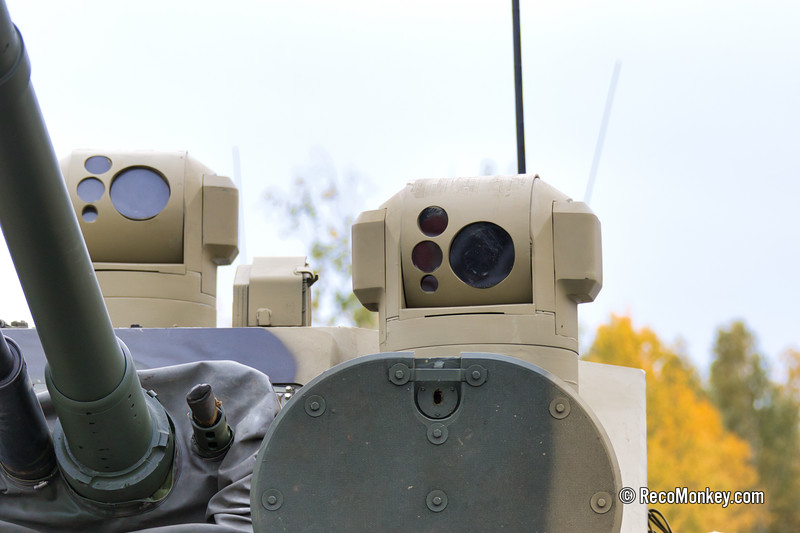

La variante Dragun BMP3M è dotata del moderno sistema di controllo del fuoco “Vityaz”, che aumenta la potenza di fuoco rispetto ai vecchi BMP-3 IFV. Diminuisce il tempo di preparazione per le riprese, il principio “rilevamento più rapido – tiro più veloce” è soddisfatto; e aumenta la sopravvivenza dei veicoli da combattimento a scapito della funzione di backup presso le stazioni del comandante e dei cannonieri. Consente inoltre la predisposizione per il fuoco indiretto e il fuoco con mezzi di attacco aereo a bassa quota.

Il sistema di controllo antincendio “Vityaz” è completamente automatizzato, digitale, con un ambiente informativo unificato, ogni-tempo, privo di inceppamenti ed è in grado di tracciare automaticamente bersagli terrestri e aerei e incendi indiretti, con registrazione dei parametri di funzionamento del sistema e azioni dell’equipaggio.

Rispetto ai moduli di combattimento con equipaggio più datati, il Dragun RCWS garantisce la libertà di movimento della squadra. La posizione del modulo sul retro del veicolo consente di creare più spazio libero per l’installazione di apparecchiature aggiuntive. L’armamento principale della torretta Dragun RCWS è costituito da un cannone 2A70 da 100 mm e da un cannone automatico 2A72 da 30 mm. Il deposito di munizioni della torretta è di 22 colpi per il cannone 2A70 e di 500 colpi per il cannone automatico 2A72, consistenti in 305 traccianti a frammentazione e colpi esplosivi e 195 colpi perforanti con tracciante. Il cannone 2A70 può sparare a una distanza massima di 7.000 m con il proiettile 3UOF19.

Il Dragun RCWS può anche lanciare fino a 8 missili ATGM. Il canale di controllo ATGM “Rassvet” è una generazione digitale elettronica di campo di controllo con stabilizzazione a doppio asse indipendente dell’avvistamento e compensazione automatica delle derive. Ogni sistema 902B montato sulla torretta Dragun è alimentato da 6 lancia-granate fumogene 3D6M. La protezione ravvicinata del veicolo è assicurata da una mitragliatrice PKTM da 7,62 mm, dotata di 2.000 colpi. I mirini del mitragliere e del comandante “Kretchet” sono unificati, panoramici, giorno-notte, con stabilizzazione a doppio asse indipendente e compensazione automatica delle derive, con TV, termografia e canali di rilevamento. Il Dragun RWS è inoltre dotato di un pannello esterno per sistemi di controllo remoto delle armi “VPDU”, completamente digitale, dotato di uscita di informazioni video, controllo della vista e del weapons in tempo reale con capacità di controllo del fuoco, radio protetta da jam canale o fibra ottica.

Il BMP-3M Dragun è l’ultima evoluzione del design BMP-3, che risale alla fine degli anni ’70 e all’inizio degli anni ’80. Il BMP-3 Infantry Fighting Vehicle è stato progettato come successore del BMP-2, un veicolo che, sebbene prodotto in gran numero, non ha avuto esattamente successo quando si trattava di prestazioni di combattimento.

Il BMP-3 era più grande, meglio corazzato e, soprattutto, meglio armato del BMP-2.

Il BMP-3 ha un design relativamente riuscito, mentre il BMP-3M è una variante aggiornata dalla fine degli anni ’90 con un motore aggiornato, una corazzatura laterale migliorata e un FCS migliorato.

Il BMP-3M Dragun (Dragoon), tuttavia, è abbastanza diverso da entrambi questi veicoli, nonostante abbia la stessa designazione di quest’ultimo. È un BMP-3M pesantemente modificato dal produttore del BMP-3 originale, Kurganmashzavod (ora parte di Machinery and Industrial Group NV). È stato mostrato al pubblico per la prima volta nel settembre 2015 durante la Russia Arms Expo. Il veicolo è principalmente rivolto al mercato dell’esportazione.

Ci sono alcuni cambiamenti significativi rispetto all’originale BMP-3 e BMP-3M. Per cominciare, il motore è stato aggiornato al diesel turbo UTD-32 da 816 CV, che consente una velocità media di 60 km / h (la velocità massima raggiungibile non è indicata ma si ritiene che superi i 70 km / h). Il motore è stato spostato nella parte anteriore del veicolo, aumentando la protezione frontale e migliorando anche la disposizione dell’abitacolo.

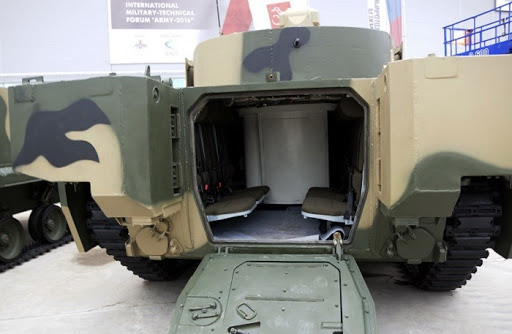

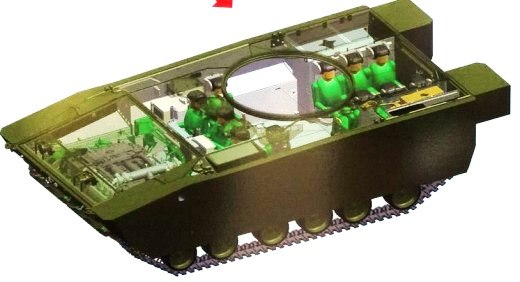

L’equipaggio è composto da 3 uomini (comandante, artigliere e autista), ma il Dragun può trasportare anche 8 soldati equipaggiati. L’equipaggio si siede al centro del veicolo, tra la torretta e il motore. Rispetto al precedente BMP-3, il compartimento delle truppe è stato completamente revisionato ed è ora protetto meglio dalle esplosioni di mine e IED. Serbatoi di carburante appositamente sigillati sono stati installati sui lati posteriori del veicolo, vicino allo scompartimento delle truppe.

Senza la torretta, il veicolo pesa 15,5 tonnellate, è lungo circa 6,7 metri e largo 3,4 metri. Con una torretta standard, il peso aumenta a circa 21 tonnellate.

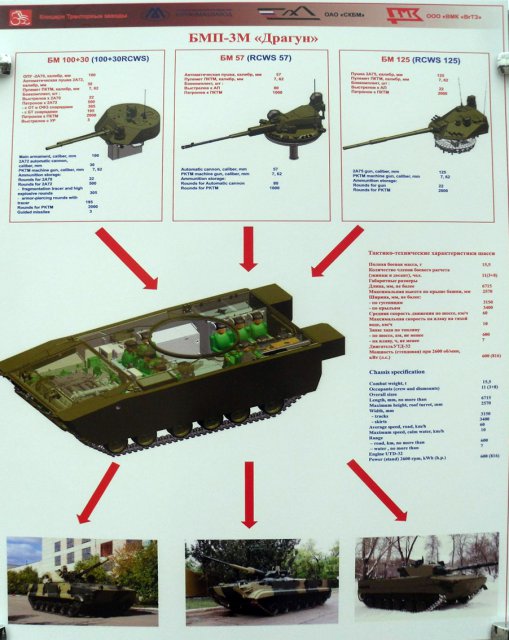

La versione standard del Dragun BMP-3M deve essere armata con una torretta senza equipaggio che trasporta la consueta configurazione delle armi BMP-3, un cannone 2A70 da 100 mm e un cannone automatico 2A72 da 30 mm (più una mitragliatrice da 7,62 mm). Il veicolo può anche sparare missili guidati dal suo cannone principale. Tutte le armi vengono caricate automaticamente. Le armi sono controllate da un FCS avanzato, che si concentra sulla capacità del veicolo di sparare prima del suo avversario. Il comandante e l’artigliere hanno a loro disposizione le viste panoramiche unificate di Krechet giorno e notte. Questa non è l’unica variante di armamento disponibile per i potenziali acquirenti. Ce ne sono infatti altri due:

Torretta senza pilota BM 57 con cannone automatico da 57 mm. Questo non deve essere confuso con la derivazione BMP-3, che è un veicolo diverso, sebbene utilizzi una variante della stessa torretta (AU220M e BM 57 sono correlati). BM è una designazione russa per il sistema, ma in occidente è offerta con la designazione di RCWS 57.

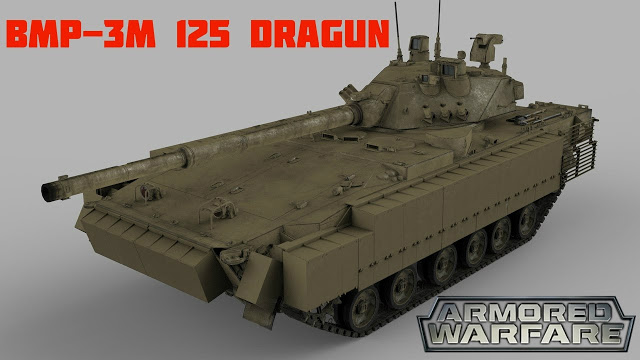

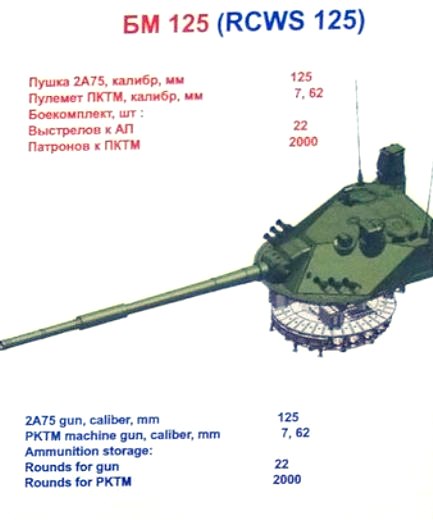

Torretta con equipaggio BM 125 (RCWS 125) con cannone da 125 mm a caricamento automatico. La variante da 125 mm è armata con un cannone ad anima liscia da 125 mm 2A75 caricato automaticamente in una torretta BM 125 con equipaggio, utilizzata sul cannone anticarro semovente 2S25 Sprut SDM-1, una versione migliorata del 2S25 Sprut-SD.

Rispetto alla configurazione Dragun della torretta senza equipaggio, l’artigliere e il comandante vengono spostati sulla torretta. Il 2A75 è un cannone da carro armato 2A46M fortemente modificato. È in grado di sparare proiettili standard 2A46 da 125 mm. La sua potenza è controllata sul telaio leggero utilizzando elementi di sospensione idrodinamici e rinculo più lunghi. Il caricatore automatico gli permette di sparare 7 colpi al minuto.

Repubblica Popolare Cinese

ZBD97: versione cinese con torretta “Bakhcha-U” montata su scafo di concezione nazionale. Le varianti offrono un veicolo d’assalto anfibio, veicolo da recupero corazzato, veicolo da combattimento del genio e mortaio semovente da 120mm.

Utilizzatori

Il più grande numero di BMP-3 in servizio fuori dalla Russia si trovano negli Emirati Arabi Uniti:

Azerbaigian: 1 BMP-3 nel 2007.
Cipro: 43 BMP-3 nel 2007.
Grecia: 420 BMP-3M ordinati nel 2008.
Indonesia: 20 BMP-3F ordinati.
Corea del Sud: 70 BMP-3 nel 2007.
Kuwait: 120 BMP-3 nel 2007.
Russia: 190 BMP-3 dell’esercito nel 2007.
Ucraina: 4 BMP-3 nel 2007.
Emirati Arabi Uniti: 415 BMP-3 nel 2007.
Venezuela – Ejército Nacional de la República Bolivariana de Venezuela
123 esemplari consegnati tra il 2011 ed il 2014 ed in servizio al settembre 2018.
