CANNONI NAVALI RUSSI “AK-100, AK-190, AK-190-01, A-190E-5P-10E

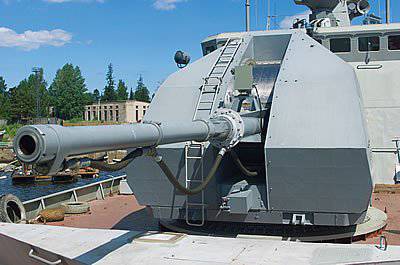

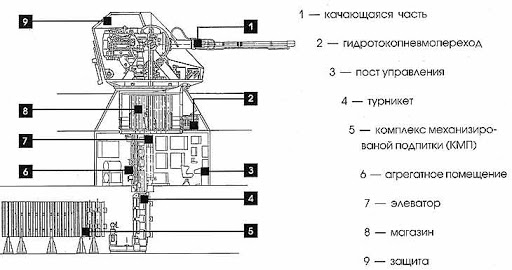

L’ AK-100 è un cannone navale sovietico da 100 mm, con una velocità di fuoco massima di 60 colpi al minuto, che spara una munizione da 26,8 kg nelle varietà HE anti-aria o HE a frammentazione.
Specifiche:
- Peso: 35,5 tonnellate
- Elevazione: -10 / +85 gradi
- Velocità di elevazione: 30 gradi al secondo
- Traversa: 360 gradi
- Velocità di traslazione: 35° al secondo
- Rinculo: 20 pollici (51 cm)
- Rateo di fuoco: da 50 a 60 colpi al minuto
- Deposito tipico di munizioni: 350 colpi per una fregata di 4.000 tonn.
A190 – Capacità operativa iniziale (IOC): 1997

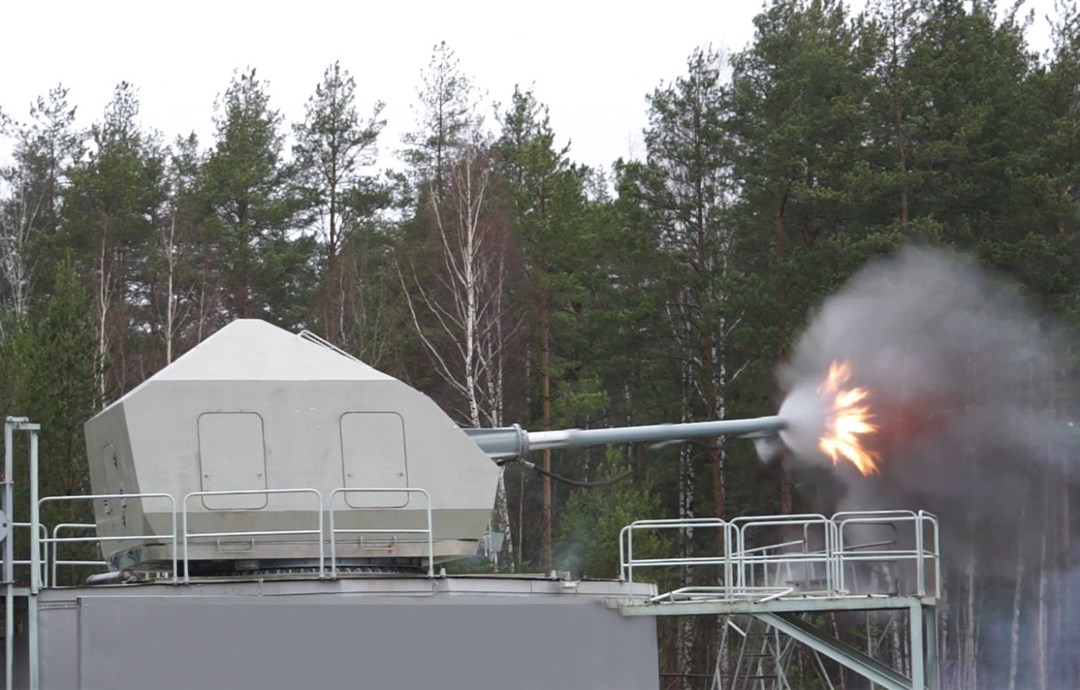

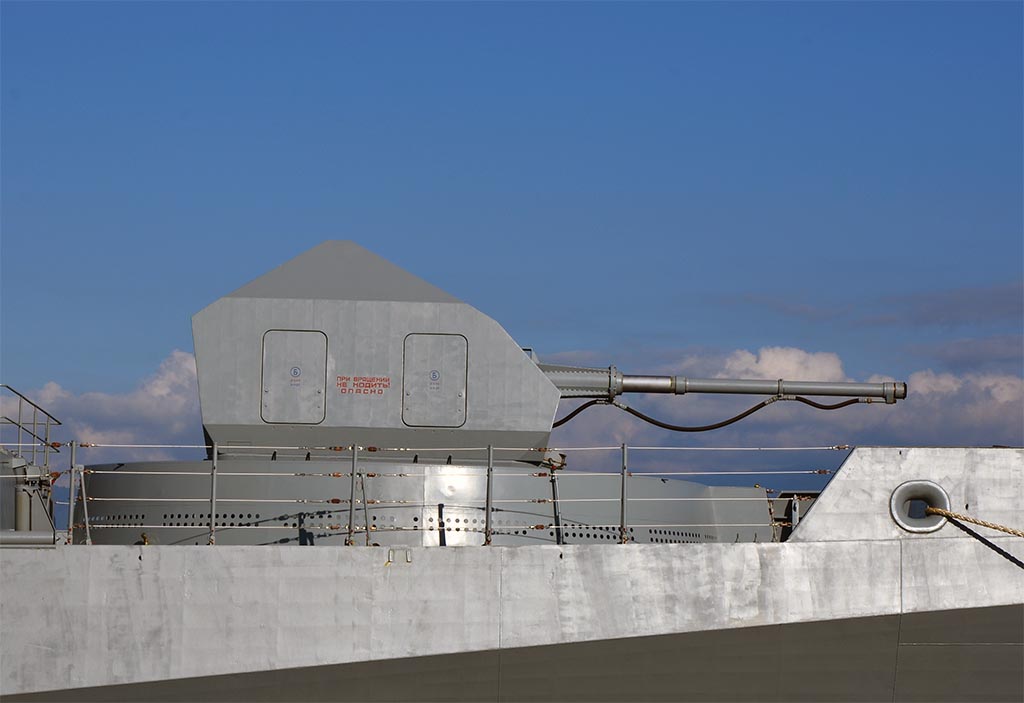

Il Burevestnik A190, indicato anche come AK-190 e A-190, è un cannone navale automatico da 100 mm a canna singola, multiuso e automatico progettato per ingaggiare navi di superficie, bersagli aerei e costieri. Il sistema di cannoni può essere installato su fregate, motovedette e missili con una cilindrata superiore a 500 tonnellate e dispone di due sistemi di alimentazione delle munizioni uno per lato. Può sparare proiettili ad alto potenziale esplosivo (HE) con spoletta da impatto e proiettili anti-aerei (AA) con spoletta temporale. Un sistema di comando e controllo automatico consente una risposta rapida (2-5 secondi) alle minacce in arrivo e rende possibile la pratica senza attivare il cannone da 100 mm. La torretta offre una copertura di +/- 170 gradi in azimut e da -15 gradi a + 85 gradi in elevazione. In qualche modo l’A190 è il successore del sistema di cannoni navali AK-176M da 76,2 mm. La torretta A190E include un caricatore con 80 proiettili. Questo sistema di cannoni navali fornisce un rateo massimo di fuoco di 80 colpi al minuto e può attaccare bersagli a distanze fino a 20 chilometri.
A190E
- Gruppo: Naval Gun Systems
- Stato: attivo
- Noto anche come: A-190 e AK-190
- Origine: RUSSIA
- Appaltatore / i: Central Research Institute Burevestnik
- Capacità operativa iniziale (IOC): 1997
- Produzione: 8.
L’A190E è entrato in servizio con i mezzi d’attacco di classe Bora della Marina russa nel 1997 e le fregate di classe Talwar della Marina indiana nel 2003.
A190-01
- Gruppo: Naval Gun Systems
- Stato: attivo
- Origine: RUSSIA
- Appaltatore / i: Central Research Institute Burevestnik; Associazione di produzione Uralvagonzavod
- Capacità operativa iniziale (IOC): 2008.

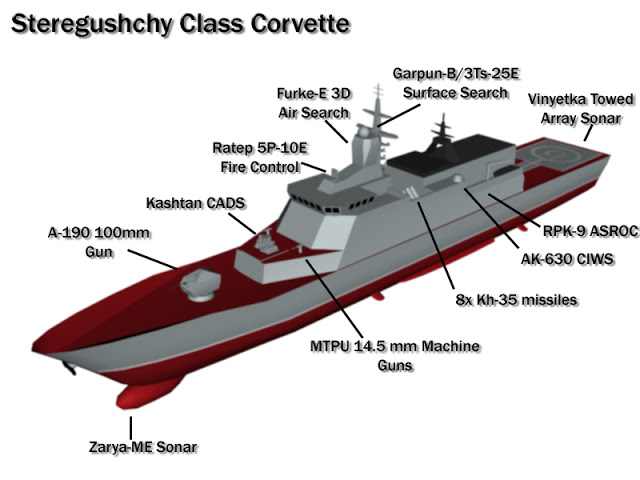

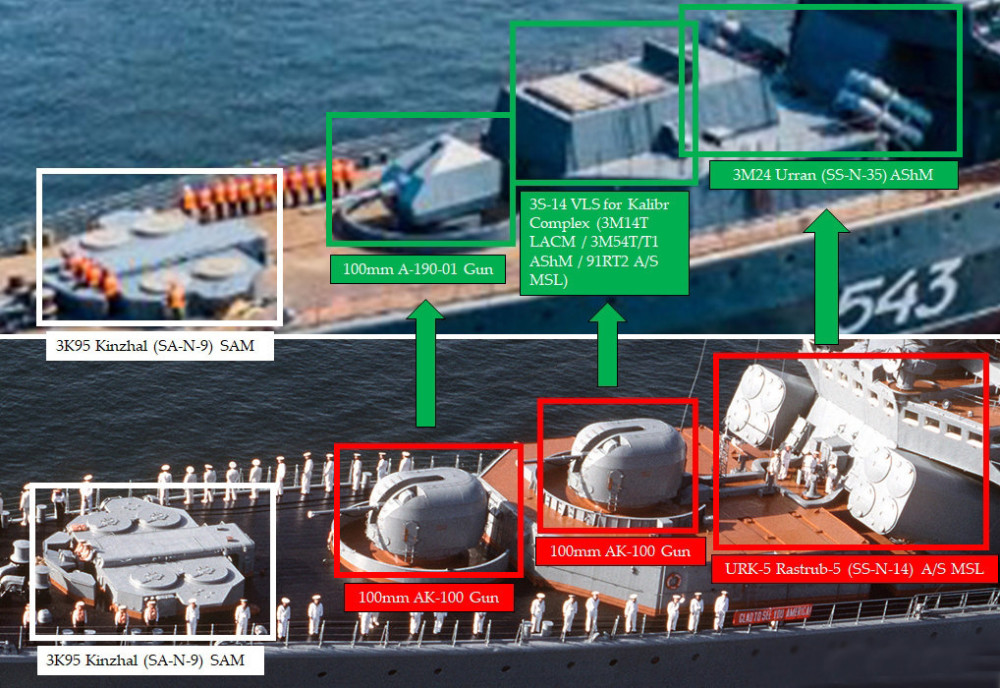

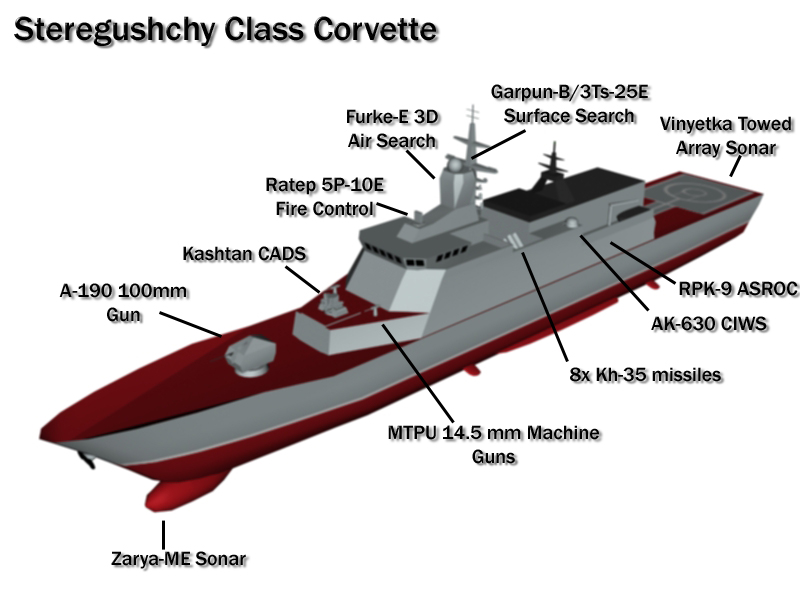

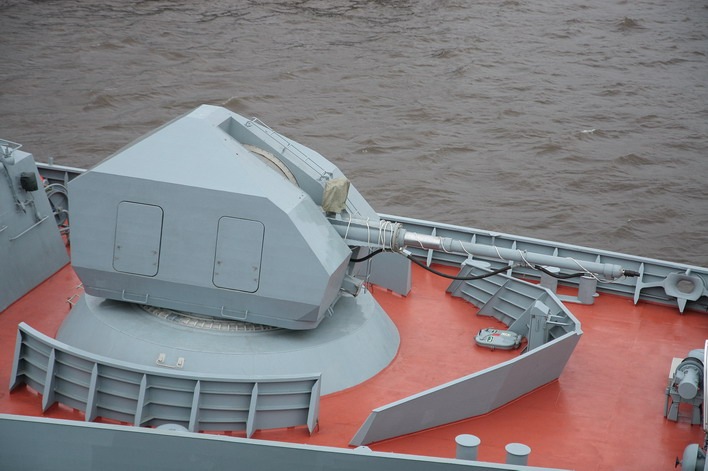

L’A190-01 è un A190E aggiornato che include un radar di velocità della volata integrato, strumentazione per il controllo dell’allineamento tra la canna e gli assi dell’antenna, la funzione di inversione del trasportatore di alimentazione a conchiglia e cupola stealth per una firma radar ridotta al minimo. L’A190-01 offre una maggiore efficacia di combattimento giorno / notte in tutte le condizioni atmosferiche, nonché un ciclo di vita operativo più lungo. Il sistema di cannoni navali A190-01 è entrato in servizio con le corvette di classe Project 20380 della Marina russa e con le cannoniere Project 21630 nel 2008. Questo sistema di cannoni sarà installato sulle fregate classe Project 11356M della Marina russa.

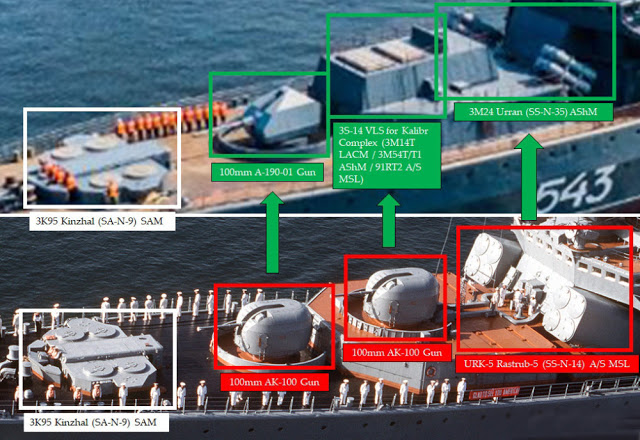

A190, noto anche come AK-190 o A-190, è una versione alleggerita e ammodernata dell’AK-100, sviluppata dall’Istituto centrale di ricerca scientifica Burevestnik; è entrato in servizio per la prima volta nel 1997.
Le consegne sono iniziate alla Marina Russa per sostituire il cannone navale AK-176 nel 2012; più di 30 sistemi sono stati consegnati nel 2020.
Specifiche:
- Peso: 15 tonnellate
- Elevazione: -15 / +85 gradi
- Rotazione: ± 170 gradi
- Rateo di fuoco: 80 colpi al minuto
- Deposito munizioni: 80 colpi per arma interni.
A-190E-5P-10E, sistema di artiglieria navale multiuso da 100 mm
Il sistema di artiglieria navale multiuso A-190E-5P-10E da 100 mm è progettato per armare le navi di superficie; è progettato per ingaggiare bersagli aerei, terrestri e costieri.
Sistema:
- Supporto per artiglieria universale leggero a bordo A-190E da 100 mm;
- 5P-10E sistema radar di controllo del fuoco;

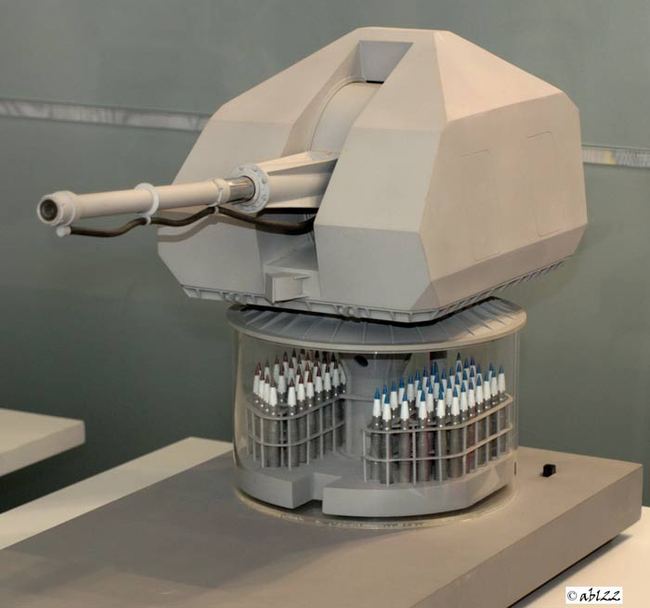

- munizioni: 80 colpi stivati sotto la torretta del supporto.
Caratteristiche:
- Può effettuare fuoco efficace contro bersagli aerei, bersagli a bassa quota, marini e costieri;
- ha un’elevato rateo di fuoco ed una elevata precisione del sistema di controllo di tiro;
- Utilizza procedure di ingaggio altamente automatizzate che forniscono tempi di reazione minimi;
- Ha dimensioni e peso relativamente piccoli;
- E’ necessario un piccolo numero di personale di supporto;
- Ha una elevata immunità ai disturbi ECM-ECCM e capacità di sopravvivenza;
- Ha una capacità di fare fuoco anche durante le interruzioni di corrente completa;
- Utilizza un sistema indipendente di caricamento delle munizioni su due lati (dai caricatori di sinistra e di destra) che fornisce la disponibilità simultanea per il fuoco di due diversi tipi di munizioni e aumenta di quasi 1,5 volte la velocità di fuoco (rispetto a quella di supporti di artiglieria simili) così come nella sopravvivenza.

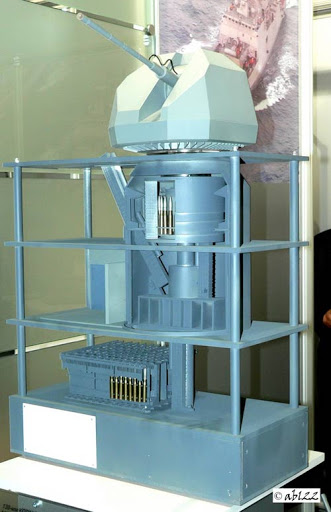

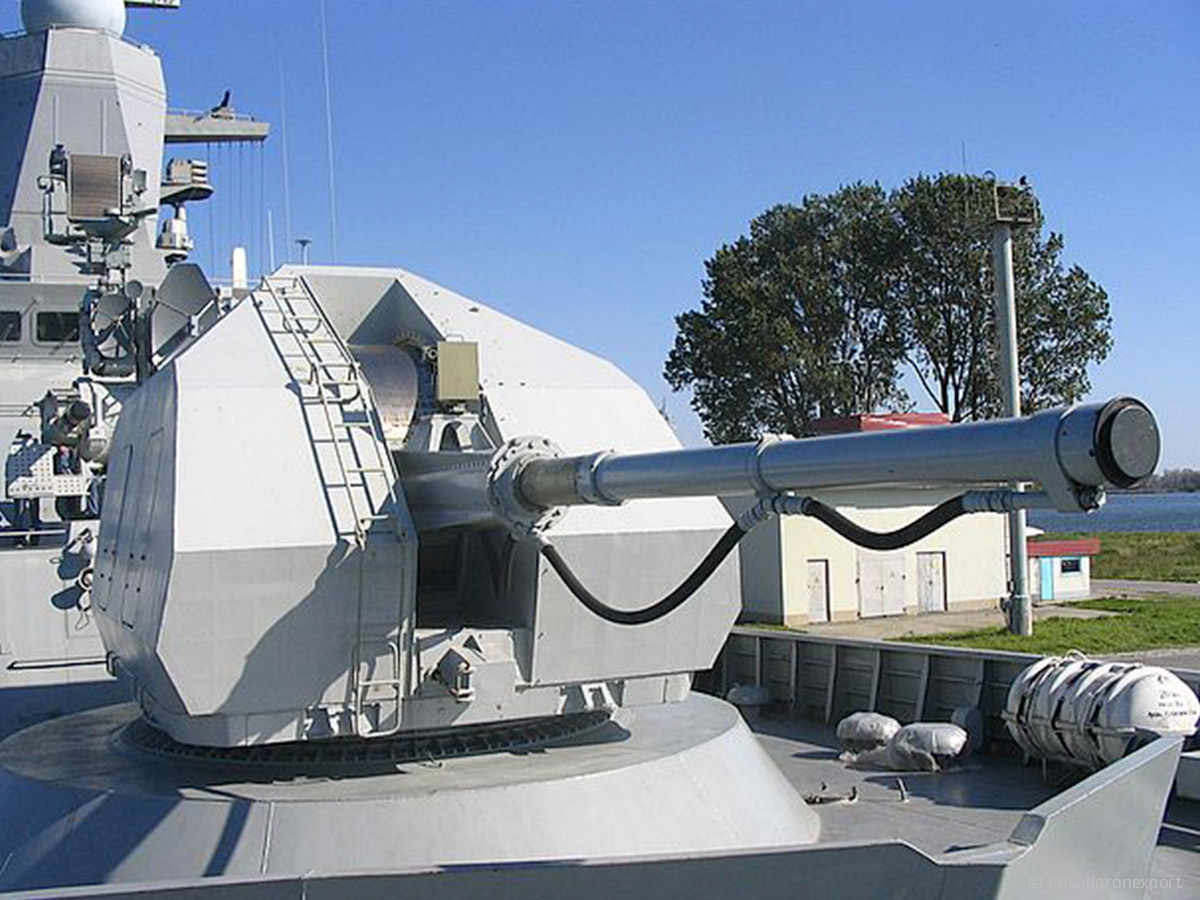

L’A-190E Universal è un cannone imbarcato automatico leggero a canna singola di tipo chiuso.
La torre è equipaggiata con:
- sistema di controllo e collaudo automatico elettronico che fornisce la transizione automatica agli stati di servizio e di prontezza al combattimento,
- selezione automatica delle munizioni, caricamento, puntamento e fuoco del cannone,
- test continui dei meccanismi di montatura e trasmissione dei dati di stato al display dell’operatore,
- formazione sul posto di lavoro degli operatori senza impegnare i meccanismi principali,
- In emergenza (durante le interruzioni di corrente) il puntamento viene eseguito manualmente con l’uso del mirino ottico.
Il sistema radar di tiro multiuso 5P-10E Puma fornisce:
- ricerca autonoma di bersagli aerei e di superficie nelle modalità di sorveglianza settoriale con scelta delle priorità della minaccia;
- blocco automatico e tracciamento di un massimo di quattro minacce all’interno del settore di scansione dell’antenna;
- ricezione automatica dei dati sulla designazione del bersaglio dai sistemi della nave e trasferimento delle coordinate del bersaglio e dei parametri di movimento al sistema di distribuzione del bersaglio per altri sistemi d’arma;
- controllo automatizzato del fuoco di più unità di artiglieria di due diversi calibri che ingaggiano simultaneamente uno o due bersagli aerei, marittimi o costieri;
- valutazione automatica della distanza mancante e regolazione del fuoco;
- controlli funzionali, di test e parametrici automatizzati, risoluzione dei problemi e generazione di raccomandazioni per la correzione dei guasti;
- addestramento dell’equipaggio da combattimento con l’uso di bersagli simulati, pratica del fuoco contro simulatori di bersagli.
Caratteristiche principali:
- Rateo di fuoco, rds / min ≤ 80
- Portata massima m > 20.000
- Angoli di elevazione, gradi: Da -15 a +85
- Peso proiettile kg: ~ 15,6
- Carico di munizioni sul supporto, rds 80
- Peso della torretta kg ≤ 15.000
- Canali di acquisizione dati radar – elettro-ottico
- Banda di frequenza radar, cm 3
- Limiti del sistema di controllo del fuoco in modalità di sorveglianza: cuscinetto relativo, deg 360
- angolo di elevazione, gradi Da – 5 a + 40
- portata, m ≤ 30.
- in modalità tracking: cuscinetto relativo, deg ± 200
- angolo di elevazione, gradi Da – 5 a + 85
- portata, m ≤ 60
- Periodo di scansione, s 1,5-10
- Tempo di avviso di prontezza al combattimento dallo stato freddo, min ≤ 3
- Tempo di risposta, s: fuoco contro il bersaglio aereo 5
- fuoco contro il bersaglio marino 10
- Tempo di spostamento del fuoco nel settore di tracciamento 6×3, s.
